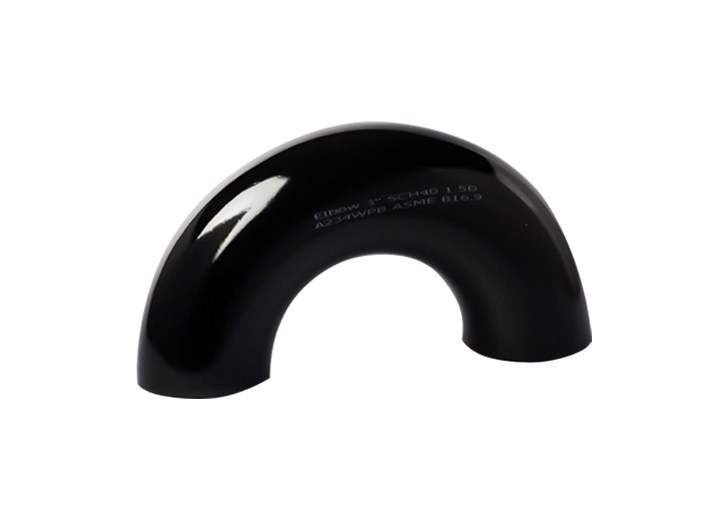

Carbon Steel AMSE B16.9 Elbow 180°(long,short)

Carbon Steel AMSE B16.9 Elbow 180°(long,short)

[ AREAS-918 ]
Carbon Steel AMSE B16.9 Elbow 180°(long,short)

Carbon Steel AMSE B16.9 Elbow 180°(long,short)

SPECIFICATIONS





Carbon steel
Butt-welding fitting  Elbow 180° (long,short)

▪  All dimensions are in inches
Nominal
Pipe Size		Outside
Diameter
O.D		LongShortSTDSCH40X-SSCH80SCH160XX-S
TTTTTT
OKOK
1/20.840 3.00 1.88 --0.109 0.109 0.147 0.147 0.188 0.294
3/41.050 3.00 2.00 --0.113 0.113 0.154 0.154 0.219 0.308
11.315 3.00 2.19 2.00 1.62 0.133 0.133 0.179 0.179 0.250 0.358
1-1/41.660 3.75 2.75 2.50 2.06 0.140 0.140 0.191 0.191 0.250 0.382
1-1/21.900 4.50 3.25 3.00 2.44 0.145 0.145 0.200 0.200 0.281 0.400
22.375 6.00 4.19 4.00 3.19 0.154 0.154 0.218 0.218 0.344 0.436
2-1/22.875 7.50 5.19 5.00 3.94 0.203 0.203 0.276 0.276 0.375 0.552
33.500 9.00 6.25 6.00 4.75 0.216 0.216 0.300 0.300 0.438 0.600
3-1/24.000 10.50 7.25 7.00 5.50 0.226 0.226 0.318 0.318 --
44.500 12.00 8.25 8.00 6.25 0.237 0.237 0.337 0.337 0.531 0.674
55.563 15.00 10.31 10.00 7.75 0.258 0.258 0.375 0.375 0.625 0.750
66.625 18.00 12.31 12.00 9.31 0.280 0.280 0.432 0.432 0.719 0.864
88.625 24.00 16.31 16.00 12.31 0.322 0.322 0.500 0.500 0.906 0.875
1010.750 30.00 20.38 20.00 15.38 0.365 0.365 0.500 *0.5941.125 1.000
1212.750 36.00 24.38 24.00 18.38 0.375 *0.4060.500 *0.6881.312 1.000
1414.000 42.00 28.00 28.00 21.00 0.375 *0.4380.500 *0.7501.406 -
1616.000 48.00 32.00 32.00 24.00 0.375 *0.5000.500 *0.8441.594 -
1818.000 54.00 36.00 36.00 27.00 0.375 *0.5620.500 *0.9381.781 -
2020.000 60.00 40.00 40.00 30.00 0.375 *0.5940.500 *1.0311.969 -
2222.000 66.00 44.00 44.00 33.00 0.375 -0.500 *1.1252.125 -
2424.000 72.00 48.00 48.00 36.00 0.375 *0.6880.500 *1.2192.344 -
