Carbon Steel ASME B16.9 Reducer

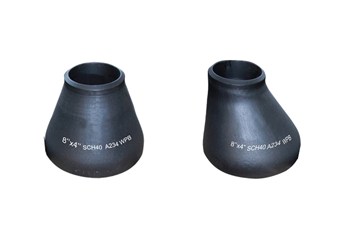

Carbon Steel Butt-welding fitting Reducer

All dimensions are in inches

Nominal
Pipe Size
Outside Diameter End to EndSTDSCH40X-SSCH80SCH160XX-S
OD1OD2HT1T2T1T2T1T2T1T2T1T2T1T2
3/4X1/21.050 0.840 1.50 0.113 0.109 0.113 0.109 0.154 0.147 0.154 0.147 0.219 0.188 0.308 0.294
1X3/41.315 1.050 2.00 0.133 0.113 0.133 0.113 0.179 0.154 0.179 0.154 0.250 0.219 0.358 0.308
1X1/21.315 0.840 2.00 0.133 0.109 0.133 0.109 0.179 0.147 0.179 0.147 0.250 0.188 0.358 0.294
1-1/4X11.660 1.315 2.00 0.140 0.133 0.140 0.133 0.191 0.179 0.191 0.179 0.250 0.250 0.382 0.358
1-1/4X3/41.660 1.050 2.00 0.140 0.113 0.140 0.113 0.191 0.154 0.191 0.154 0.250 0.219 0.382 0.308
1-1/4X1/21.660 0.842.00 0.140 0.109 0.140 0.109 0.191 0.147 0.191 0.147 0.250 0.188 0.382 0.294
1-1/2X1-1/41.900 1.660 2.50 0.145 0.140 0.145 0.140 0.200 0.191 0.200 0.191 0.281 0.250 0.400 0.382
1-1/2X11.900 1.315 2.50 0.145 0.133 0.145 0.133 0.200 0.179 0.200 0.179 0.281 0.400 0.400 0.358
1-1/2X3/41.900 1.050 2.50 0.145 0.113 0.145 0.113 0.200 0.154 0.200 0.154 0.281 0.219 0.400 0.308
2X1-1/22.375 1.900 3.00 0.154 0.145 0.154 0.145 0.218 0.200 0.218 0.200 0.344 0.281 0.436 0.400
2X1-1/42.375 1.660 3.00 0.154 0.140 0.154 0.140 0.218 0.191 0.218 0.191 0.344 0.250 0.436 0.382
2X12.375 1.315 3.00 0.154 0.133 0.154 0.133 0.218 0.179 0.218 0.179 0.344 0.250 0.436 0.358
2X3/42.375 1.050 3.00 0.154 0.113 0.154 0.113 0.218 0.154 0.218 0.1540.344 0.2190.436 0.508
2-1/2X22.875 2.375 3.50 0.203 0.154 0.203 0.154 0.276 0.2180.276 0.218 0.375 0.344 0.552 0.436
2-1/2X1-1/22.875 1.900 3.50 0.203 0.145 0.203 0.145 0.276 0.200 0.276 0.200 0.375 0.281 0.552 0.400
2-1/2X1-1/42.875 1.660 3.50 0.203 0.140 0.203 0.140 0.276 0.191 0.276 0.191 0.375 0.250 0.552 0.382
2-1/2X12.875 1.315 3.50 0.203 0.133 0.203 0.216 0.276 0.179 0.276 0.179 0.375 0.250 0.552 0.358
3X2-1/23.500 2.875 3.50 0.216 0.203 0.216 0.203 0.300 0.276 0.300 0.276 0.438 0.375 0.600 0.552
3X23.500 2.375 3.50 0.216 0.154 0.216 0.154 0.300 0.218 0.300 0.218 0.438 0.344 0.600 0.436
3X1-1/23.500 1.900 3.50 0.216 0.145 0.216 0.145 0.300 0.200 0.300 0.200 0.438 0.281 0.600 0.400
3X1-1/43.500 1.660 3.50 0.216 0.140 0.216 0.226 0.300 0.191 0.300 0.191 0.438 0.250 0.600 0.382
3-1/2X34.000 3.500 4.00 0.226 0.216 0.226 0.216 0.318 0.300 0.318 0.300 -0.438 -0.600
3-1/2X2-1/24.000 2.875 4.00 0.226 0.203 0.226 0.203 0.318 0.276 0.318 0.276 -0.375 -0.552
3-1/2X24.000 2.375 4.00 0.226 0.154 0.226 0.154 0.318 0.218 0.318 0.218 -0.344 -0.436
3-1/2X1-1/24.000 1.900 4.00 0.226 0.145 0.226 0.145 0.318 0.200 0.318 0.200 -0.281 -0.400
4X3-1/24.500 4.000 4.00 0.237 0.226 0.237 0.226 0.337 0.318 0.337 0.318 0.531 -0.674 -
4X34.500 3.500 4.00 0.237 0.216 0.237 0.216 0.337 0.300 0.337 0.300 0.531 0.438 0.674 0.600
4X2-1/24.500 2.875 4.00 0.237 0.203 0.237 0.203 0.337 0.276 0.337 0.276 0.531 0.375 0.674 0.552
4X24.500 2.375 4.00 0.237 0.154 0.237 0.154 0.337 0.218 0.337 0.218 0.531 0.344 0.674 0.436
5X45.560 4.500 4.00 0.258 0.237 0.258 0.237 0.375 0.337 0.375 0.337 0.625 0.531 0.750 0.674
5X3-1/25.560 4.000 5.00 0.258 0.226 0.258 0.226 0.375 0.318 0.375 0.318 0.625 -0.750 -
5X35.560 3.200 5.00 0.258 0.216 0.258 0.216 0.375 0.300 0.375 0.300 0.625 0.438 0.750 0.600
5X2-1/25.560 2.875 5.00 0.258 0.203 0.258 0.203 0.375 0.276 0.375 0.276 0.625 0.375 0.750 0.552
6X56.620 5.560 5.00 0.258 0.258 0.280 0.258 0.432 0.375 0.432 0.375 0.719 0.625 0.864 0.750
6X46.620 4.500 5.50 0.280 0.237 0.280 0.237 0.432 0.337 0.432 0.337 0.719 0.531 0.864 0.674
6X3-1/26.620 4.000 5.50 0.280 0.226 0.280 0.226 0.432 0.318 0.432 0.318 0.719 -0.864 -
6X36.620 3.500 5.50 0.280 0.216 0.280 0.216 0.432 0.300 0.432 0.300 0.719 0.438 0.864 0.600
6X2-1/26.620 2.880 5.50 0.280 0.203 0.280 0.203 0.432 0.276 0.432 0.276 0.719 0.375 0.864 0.552
8X68.620 6.620 6.00 0.322 0.280 0.322 0.280 0.500 0.432 0.500 0.432 0.906 0.719 0.875 0.864
8X58.620 5.560 6.00 0.322 0.258 0.322 0.258 0.500 0.375 0.500 0.375 0.906 0.625 0.875 0.750
8X48.620 4.500 6.00 0.322 0.237 0.322 0.237 0.500 0.337 0.500 0.337 0.906 0.531 0.875 0.674
8X3-1/28.620 4.000 6.00 0.322 0.226 0.322 0.226 0.500 0.500 0.500 0.318 0.906 -0.875 -
10X810.750 8.620 7.00 0.365 0.322 0.365 0.322 0.500 0.432 0.594 0.500 1.125 0.906 1.000 0.875
10X610.750 6.620 7.00 0.365 0.280 0.365 0.280 0.500 0.375 0.594 0.432 1.125 0.719 1.000 0.864
10X510.750 5.560 7.00 0.365 0.258 0.365 0.258 0.500 0.337 0.594 0.375 1.125 0.625 1.000 0.750
10X410.750 4.500 7.00 0.365 0.237 0.365 0.237 0.500 0.500 0.594 0.337 1.125 0.531 1.000 0.647
12X1012.750 10.750 8.00 0.375 0.365 0.406 0.365 0.500 0.500 0.688 0.594 1.312 1.125 1.000 1.000
12X812.750 8.620 8.00 0.375 0.322 0.406 0.322 0.500 0.432 0.688 0.500 1.312 0.906 1.000 0.875
12X612.750 6.620 8.00 0.375 0.280 0.406 0.280 0.500 0.375 0.688 0.432 1.312 0.719 1.000 0.864
12X512.750 5.560 8.00 0.375 0.258 0.406 0.258 0.500 0.500 0.688 0.375 1.312 0.625 1.000 0.750
14X1214.000 12.750 13.00 0.375 0.375 0.438 0.375 0.500 0.500 0.750 0.688 1.406 1.132 -1.000
14X1014.000 10.750 13.00 0.375 0.365 0.438 0.365 0.500 0.500 0.750 0.594 1.406 1.125 -1.000
14X814.000 8.620 13.00 0.375 0.322 0.438 0.322 0.500 0.500 0.750 0.500 1.406 0.906 -0.875
16X1416.000 14.000 14.00 0.375 0.375 0.500 0.438 0.500 0.500 0.844 0.750 1.594 1.406 --
16X1216.000 12.750 14.00 0.375 0.375 0.500 0.406 0.500 0.500 0.844 0.688 1.594 1.132 -1.000
16X1016.000 10.750 14.00 0.375 0.365 0.500 0.365 0.500 0.500 0.844 0.594 1.594 1.125 -1.000
18X1618.000 16.000 15.00 0.375 0.375 0.562 0.500 0.500 0.500 0.938 0.844 1.781 1.594 --
18X1418.000 14.000 15.00 0.375 0.375 0.562 0.438 0.500 0.500 0.938 0.750 1.781 1.406 --
18X1218.000 12.750 15.00 0.375 0.375 0.562 0.406 0.500 0.500 0.938 1.031 1.781 1.312 -1.000
20X1820.000 18.000 20.00 0.375 0.375 0.594 0.562 0.500 0.500 1.031 0.938 1.969 1.781 --
20X1620.000 16.000 20.00 0.375 0.375 0.594 0.500 0.500 0.500 1.031 0.844 1.969 1.594 --
20X1420.000 24.000 20.00 0.375 0.375 0.594 0.438 0.500 0.500 1.031 0.750 1.969 1.406 --
22X2022.000 20.000 20.00 0.375 0.375 -0.594 0.500 0.500 1.125 1.031 2.125 1.969 --
22X1822.000 18.000 20.00 0.375 0.375 -0.562 0.500 0.500 1.125 0.938 2.125 1.781 --
22X1622.000 16.000 20.00 0.375 0.375 -0.500 0.500 0.500 1.125 0.844 2.125 1.594 --
24X2224.000 22.000 20.00 0.375 0.375 0.688 -0.500 0.500 1.219 1.125 2.344 2.125--
24X2024.000 20.000 20.00 0.375 0.375 0.688 0.594 0.500 0.500 1.219 1.031 2.344 1.969 --
24X1824.000 18.000 20.00 0.375 0.375 0.688 0.562 0.500 0.500 1.219 0.938 2.344 1.781 --
26X2226.000 22.000 24.00 0.375 0.375 --0.500 0.500 -1.125-2.125--
26X1826.000 18.000 24.00 0.375 0.375 -0.562 0.500 0.500 -0.938-1.781 --
26X1626.000 16.000 -0.375 0.375 -0.500 0.500 0.500 -0.844-1.594--
28X2428.000 24.000 24.00 0.375 0.375 -0.688 0.500 0.500 -1.219-2.344--
28X2028.000 20.000 24.00 0.375 0.375 -0.594 0.500 0.500 -1.031-1.969--
28X1828.000 18.000 24.00 0.375 0.375 -0.562 0.500 0.500 -0.938-1.781--
30X2630.000 26.000 24.00 0.375 0.375 --0.500 0.500 ------
30X2230.000 22.000 -0.375 0.375 --0.500 0.500 -1.125-2.125--
30X2030.000 20.000 24.00 ---0.594 0.500  -1.031-1.969--
32X2832.000 28.000 24.00 0.375 0.375 0.688  0.500 0.500 --- --
32X2432.000 24.000 24.00 0.375 0.375 0.688 0.375 0.500 0.500 -1.219-2.344--
32X2232.000 22.000 -0.375 0.375 0.688 -0.500 0.500 -1.125-2.125--
34X3034.000 30.000 24.00 0.375 0.375 0.688 -0.500 0.500 --- --
34X2634.000 26.000 24.00 0.375 0.375 0.688 -0.500 0.500 --- --
34X2234.000 22.000 -0.375 0.375 0.688 -0.500 0.500 -1.125-2.125--
36X3236.000 32.000 24.00 0.375 0.375 0.750 0.375 0.500 0.500 --- --
36X2836.000 28.000 -0.375 0.375 0.750  0.500 0.500 --- --
36X2436.000 24.000 24.00 0.375 0.375 0.750 0.375 0.500 0.500 -1.219-2.344--
38X3438.000 34.000 24.00 0.375 0.375 -0.688 0.500 0.500 ------
38X3038.000 30.000 24.00 0.375 0.375 --0.500 0.500 ------
38X2638.000 26.000 24.00 0.375 0.375 --0.500 0.500 ------
40X3640.000 36.000 24.00 0.375 0.375 -0.750 0.500 0.500 ------
40X3240.000 32.000 24.00 0.375 0.375 -0.688 0.500 0.500 ------
40X2840.000 28.000 -0.375 0.375 --0.500 0.500 ------
42X3842.000 38.000 24.00 0.375 0.375 --0.500 0.500 ------
42X3442.000 34.000 24.00 0.375 0.375 -0.688 0.500 0.500 ------
42X3042.000 30.000 24.00 0.375 0.375 --0.500 0.500 ------
44X4044.000 40.000 24.00 0.375 0.375 --0.500 0.500 ------
44X3644.000 36.000 24.00 0.375 0.375 -0.750 0.500 0.500 ------
44X3244.000 32.000 -0.375 0.375 -0.688 0.500 0.500 ------
46X4246.000 42.000 28.00 0.375 0.375 --0.500 0.500 ------
46X3846.000 38.000 28.00 0.375 0.375 --0.500 0.500 ------
46X3446.000 34.000 -0.375 0.375 -0.688 0.500 0.500 ------
48X4448.000 44.000 28.00 0.375 0.375 --0.500 0.500 ------
48X4048.000 40.000 28.00 0.375 0.375 --0.500 0.500 ------
48X3648.000 36.000 -0.375 0.375 -0.750 0.500 0.500 ------
