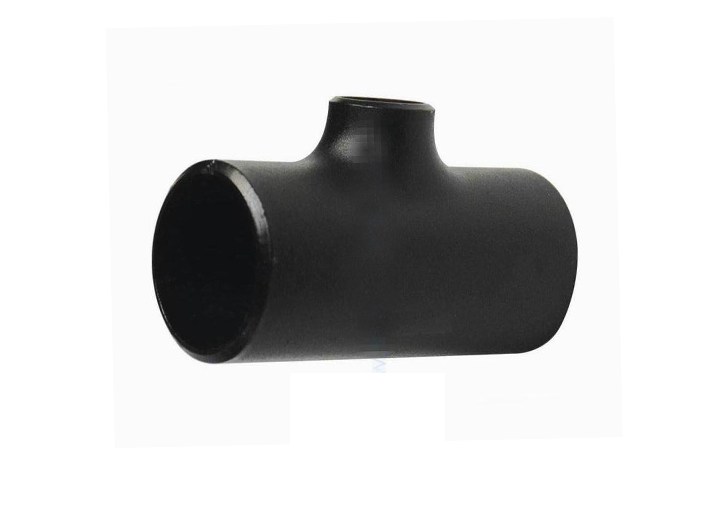

Carbon Steel ASME B16.9 Tee Reduced


Carbon Steel
Butt-welding fitting Tee (Reducer)

All dimensions are in inches

Nominal
Pipe Size
Outside DiameterCenter to EndSTDSCH40X-SSCH80SCH160XX-S
OD1OD2Run COutlet MT1T2T1T2T1T2T1T2T1T2T1T2
3/4X3/4X1/21.050 0.840 1.12 1.12 0.113 0.109 0.113 0.109 0.154 0.147 0.154 0.147 0.219 0.188 0.308 0.294
1X1X3/41.315 1.050 1.50 1.50 0.133 0.113 0.133 0.113 0.179 0.154 0.179 0.154 0.250 0.219 0.358 0.308
1X1X1/21.315 0.840 1.50 1.50 0.133 0.109 0.133 0.109 0.179 0.147 0.179 0.147 0.250 0.188 0.358 0.294
1-1/4X
1-1/4X1
1.660 1.315 1.88 1.88 0.140 0.133 0.140 0.133 0.191 0.179 0.191 0.179 0.250 0.250 0.382 0.358
1-1/4X
1-1/4X3/4
1.660 1.050 1.88 1.88 0.140 0.113 0.140 0.113 0.191 0.154 0.191 0.154 0.250 0.219 0.382 0.308
1-1/2X1-1/2
X1-1/4
1.900 1.660 2.25 2.25 0.145 0.140 0.145 0.140 0.200 0.191 0.200 0.191 0.281 0.250 0.400 0.382
1-1/2X
1-1/2X1
1.900 1.315 2.25 2.25 0.145 0.133 0.145 0.133 0.200 0.179 0.200 0.179 0.281 0.250 0.400 0.358
1-1/2X
1-1/2X3/4
1.900 1.050 2.25 2.25 0.145 0.113 0.145 0.113 0.200 0.154 0.200 0.154 0.281 0.219 0.400 0.308
2X2X1-1/22.375 1.900 2.50 2.38 0.154 0.145 0.154 0.145 0.218 0.200 0.218 0.200 0.344 0.281 0.436 0.400
2X2X1-1/42.375 1.660 2.50 2.25 0.154 0.140 0.154 0.140 0.218 0.191 0.218 0.191 0.344 0.250 0.436 0.382
2X2X12.375 1.315 2.50 2.00 0.154 0.133 0.154 0.133 0.218 0.179 0.218 0.179 0.344 0.250 0.436 0.358
2-1/2X
2-1/2X2
2.875 2.375 3.00 2.75 0.203 0.154 0.203 0.154 0.276 0.218 0.276 0.218 0.375 0.344 0.552 0.436
2-1/2X
2-1/2X1-1/2
2.875 1.900 3.00 2.62 0.203 0.145 0.203 0.145 0.276 0.200 0.276 0.200 0.375 0.281 0.552 0.400
2-1/2X
2-1/2X1-1/4
2.875 1.660 3.00 2.50 0.203 0.410 0.203 0.410 0.276 0.191 0.276 0.191 0.375 0.250 0.552 0.382
3X3X2-1/23.500 2.875 3.38 3.25 0.216 0.203 0.216 0.203 0.300 0.276 0.300 0.276 0.438 0.375 0.600 0.552
3X3X23.500 2.375 3.38 3.00 0.216 0.154 0.216 0.154 0.300 0.218 0.300 0.218 0.438 0.344 0.600 0.436
3X3X1-1/23.500 1.900 3.38 2.88 0.216 0.145 0.216 0.145 0.300 0.200 0.300 0.200 0.438 0.281 0.600 0.400
3-1/2X
3-1/2X3
4.000 3.500 3.75 3.62 0.226 0.216 0.226 0.216 0.318 0.300 0.318 0.300 -0.438 -0.600
3-1/2X
3-1/2X2-1/2
4.000 2.875 3.75 3.50 0.226 0.203 0.226 0.203 0.318 0.276 0.318 0.276 -0.375 -0.552
3-1/2X
3-1/2X2
4.000 2.375 3.75 3.25 0.226 0.154 0.226 0.154 0.318 0.218 0.318 0.218 -0.344 -0.436
3-1/2X
3-1/2X1-1/2
4.000 1.900 3.75 3.12 0.226 0.145 0.226 0.145 0.318 0.200 0.318 0.200 -0.281 -0.400
4X4X3-1/24.500 4.000 4.12 4.00 0.237 0.226 0.237 0.226 0.337 0.318 0.337 0.318 0.531 -0.674 -
4X4X34.500 3.500 4.12 3.88 0.237 0.216 0.237 0.216 0.337 0.300 0.337 0.300 0.531 0.438 0.674 0.600
4X4X2-1/24.500 2.875 4.12 3.75 0.237 0.203 0.237 0.203 0.337 0.276 0.337 0.276 0.531 0.375 0.674 0.552
4X4X24.500 2.375 4.12 3.50 0.237 0.154 0.237 0.154 0.337 0.218 0.337 0.218 0.531 0.344 0.674 0.436
5X5X45.563 4.500 4.88 4.62 0.258 0.237 0.258 0.237 0.375 0.337 0.375 0.337 0.625 0.531 0.750 0.674
5X5X3-1/25.563 4.000 4.88 4.50 0.258 0.226 0.258 0.226 0.375 0.318 0.375 0.318 0.625 -0.750 -
5X5X35.563 3.200 4.88 4.38 0.258 0.216 0.258 0.216 0.375 0.300 0.375 0.300 0.625 0.438 0.750 0.600
5X5X2-1/25.563 2.875 4.88 4.25 0.258 0.203 0.258 0.203 0.375 0.276 0.375 0.276 0.625 0.375 0.750 0.552
6X6X56.625 5.563 5.62 5.38 0.280 0.258 0.280 0.258 0.432 0.375 0.432 0.375 0.719 0.625 0.864 0.750
6X6X46.625 4.500 5.62 5.12 0.280 0.237 0.280 0.237 0.432 0.337 0.432 0.337 0.719 0.531 0.864 0.674
6X6X3-1/26.625 4.000 5.62 5.00 0.280 0.226 0.280 0.226 0.432 0.318 0.432 0.318 0.719 -0.864 -
6X6X36.625 3.500 5.62 4.88 0.280 0.216 0.280 0.216 0.432 0.300 0.432 0.300 0.719 0.438 0.864 0.600
8X8X68.625 6.625 7.00 6.62 0.322 0.280 0.322 0.280 0.500 0.432 0.500 0.432 0.906 0.719 0.875 0.864
8X8X58.625 5.563 7.00 6.38 0.322 0.258 0.322 0.258 0.500 0.375 0.500 0.375 0.906 0.625 0.875 0.750
8X8X48.625 4.500 7.00 6.12 0.322 0.237 0.322 0.237 0.500 0.337 0.500 0.337 0.906 0.531 0.875 0.674
10X10X810.750 8.625 8.50 8.00 0.365 0.322 0.365 0.322 0.500 0.500 0.594 0.500 1.125 0.906 1.000 0.875
10X10X610.750 6.625 8.50 7.62 0.365 0.280 0.365 0.280 0.500 0.432 0.594 0.432 1.125 0.719 1.000 0.864
10X10X510.750 5.563 8.50 7.50 0.365 0.258 0.365 0.258 0.500 0.375 0.594 0.375 1.125 0.625 1.000 0.750
12X12X1012.750 10.750 10.00 9.50 0.375 0.365 0.406 0.365 0.500 0.500 0.688 0.500 1.312 1.125 1.000 1.000
12X12X812.750 8.625 10.00 9.00 0.375 0.322 0.406 0.322 0.500 0.500 0.688 0.500 1.312 0.906 1.000 0.875
12X12X612.750 6.625 10.00 8.62 0.375 0.375 0.406 0.375 0.500 0.432 0.688 0.432 1.312 0.719 1.000 0.864
14X14X1214.000 12.750 11.00 10.62 0.375 0.375 0.438 0.375 0.500 0.500 0.750 0.500 1.406 1.312 -1.000
14X14X1014.000 10.750 11.00 10.12 0.375 0.375 0.438 0.375 0.500 0.500 0.750 0.500 1.406 1.125 -1.000
14X14X814.000 8.625 11.00 9.75 0.375 0.375 0.438 0.375 0.500 0.500 0.750 0.500 1.406 0.906 -0.875
16X16X1416.000 14.000 12.00 12.00 0.375 0.375 0.500 0.375 0.500 0.500 0.844 0.500 1.594 1.406 --
16X16X1216.000 12.750 12.00 11.62 0.375 0.375 0.500 0.375 0.500 0.500 0.844 0.500 1.594 1.312 -1.000
16X16X1016.000 10.750 12.00 11.12 0.375 0.375 0.500 0.375 0.500 0.500 0.844 0.500 1.594 1.125 -1.000
18X18X1618.000 16.000 13.50 13.00 0.375 0.375 0.562 0.375 0.500 0.500 0.938 0.500 1.781 1.594 --
18X18X1418.000 14.000 13.50 13.00 0.375 0.375 0.562 0.375 0.500 0.500 0.938 0.500 1.781 1.406 --
18X18X1218.000 12.750 13.50 12.62 0.375 0.375 0.562 0.375 0.500 0.500 0.938 0.500 1.781 1.312 -1.000
20X20X1820.000 18.000 15.00 14.50 0.375 0.375 0.594 0.375 0.500 0.500 1.031 0.500 1.969 1.781 --
20X20X1620.000 16.000 15.00 14.00 0.375 0.375 0.594 0.375 0.500 0.500 1.031 0.844 1.969 1.594 --
20X20X1420.000 14.000 15.00 14.00 0.375 0.375 -0.375 0.500 0.500 1.031 0.750 1.969 1.406 --
22X22X2022.000 20.000 16.50 16.00 0.375 0.375 -0.594 0.500 0.500 1.125 1.031 2.125 1.969 --
22X22X1822.000 18.000 16.50 15.50 0.375 0.375 -0.562 0.500 0.500 1.125 0.938 2.125 1.781 --
22X22X1622.000 16.000 16.50 15.00 0.375 0.375 -0.375 0.500 0.500 1.125 0.844 2.125 1.594 --
24X24X2224.000 22.000 17.00 17.00 0.375 0.375 0.688 -0.500 0.500 1.219 1.125 2.344 2.125--
24X24X2024.000 20.000 17.00 17.00 0.375 0.375 0.688 0.594 0.500 0.500 1.219 1.031 2.344 1.969 --
24X24X1824.000 18.000 17.00 16.50 0.375 0.375 0.688 0.562 0.500 0.500 1.219 0.938 2.344 1.781 --
26X26X2226.000 22.000 19.50 18.50 0.375 0.375 --0.500 0.500 -1.125-2.125--
26X26X2026.000 18.000 19.50 17.50 0.375 0.375 -0.562 0.500 0.500 -0.738-1.781 --
26X26X1826.000 16.000 19.50 17.00 0.375 0.375 -0.375 0.500 0.500 -0.844-1.594--
28X28X2428.000 24.000 20.50 20.00 0.375 0.375 -0.688 0.500 0.500 -1.219-2.344--
28X28X2028.000 20.000 20.50 19.00 0.375 0.375 -0.594 0.500 0.500 -1.031-1.969--
28X28X1828.000 18.000 20.50 18.50 0.375 0.375 -0.562 0.500 0.500 -0.938-1.781--
30X30X2630.000 26.000 22.00 21.50 0.375 0.375 --0.500 0.500 ------
30X30X2230.000 22.000 22.00 20.50 0.375 0.375 --0.500 0.500 -1.125-2.125--
30X30X2030.000 20.000 22.00 20.00 0.375 0.375 -0.594 0.500 0.500 -1.031-1.969--
32X32X2832.000 28.000 23.50 22.50 0.375 0.375 0.688 0.375 0.500 0.500 --- --
32X32X2432.000 24.000 23.50 22.00 0.375 0.375 0.688 0.375 0.500 0.500 -1.219-2.344--
32X32X2232.000 22.000 23.50 21.50 0.375 0.375 0.688 0.375 0.500 0.500 -1.125-2.125--
34X34X3034.000 30.000 25.00 24.00 0.375 0.375 0.688 -0.500 0.500 ------
34X34X2634.000 26.000 25.00 23.50 0.375 0.375 0.688 -0.500 0.500 ------
34X34X2234.000 22.000 25.00 22.50 0.375 0.375 0.688 -0.500 0.500 -1.125-2.125--
36X36X3236.000 32.000 26.50 25.50 0.375 0.375 0.750 0.375 0.500 0.500 ------
36X36X2836.000 28.000 26.50 24.50 0.375 0.375 0.750 -0.500 0.500 ------
36X36X2436.000 24.000 26.50 24.00 0.375 0.375 0.750 0.375 0.500 0.500 -1.219-2.344--
38X38X3438.000 34.000 28.00 27.50 0.375 0.375 -0.688 0.500 0.500 ------
38X38X3038.000 30.000 28.00 26.50 0.375 0.375 --0.500 0.500 ------
38X38X2638.000 26.000 28.00 25.50 0.375 0.375 --0.500 0.500 ------
40X40X3640.000 36.000 29.50 29.00 0.375 0.375 -0.750 0.500 0.500 ------
40X40X3240.000 32.000 29.50 28.00 0.375 0.375 -0.688 0.500 0.500 ------
40X40X2840.000 28.000 29.50 26.50 0.375 0.375 --0.500 0.500 ------
42X42X3842.000 38.000 30.00 28.00 0.375 0.375 --0.500 0.500 ------
42X42X3442.000 34.000 30.00 28.00 0.375 0.375 --0.500 0.500 ------
42X42X3042.000 30.000 30.00 28.00 0.375 0.375 --0.500 0.500 ------
44X44X4044.000 40.000 32.00 29.50 0.375 0.375 --0.500 0.500 ------
44X44X3644.000 36.000 32.00 28.50 0.375 0.375 -0.750 0.500 0.500 ------
44X44X3244.000 32.000 32.00 28.00 0.375 0.375 -0.688 0.500 0.500 ------
46X46X4246.000 42.000 33.50 31.00 0.375 0.375 --0.500 0.500 ------
46X46X3846.000 38.000 33.50 30.00 0.375 0.375 --0.500 0.500 ------
46X46X3446.000 34.000 33.50 29.50 0.375 0.375 -0.688 0.500 0.500 ------
48X48X4448.000 44.000 35.00 33.00 0.375 0.375 --0.500 0.500 ------
48X48X4048.000 40.000 35.00 32.00 0.375 0.375 --0.500 0.500 ------
48X48X3648.000 36.000 35.00 31.00 0.375 0.375 -0.750 0.500 0.500 ------
