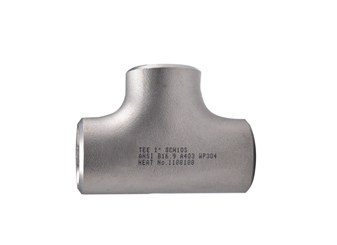

Stainless Steel, ANSI B16.9, Tee (Straight)

[ AREAS-916 ]

Stainless Steel ANSI B16.9, MSS SP-43 Tee (Straight)

SPECIFICATIONS

ANSI B16.9, MSS SP-43
Stainless Steel Tee (Straight)

▪ All dimensions are in inches

Nominal Pipe Size	Outside Diameter O.D	Center to End		5S	10S	40S	80S
Nominal Pipe Size	Outside Diameter O.D	Run C	Outlet M	T	T	T	T
1/2	0.840	1.00	1.00	0.065	0.083	0.109	0.147
3/4	1.050	1.12	1.12	0.065	0.083	0.113	0.154
1	1.315	1.50	1.50	0.065	0.109	0.133	0.179
1-1/4	1.660	1.88	1.88	0.065	0.109	0.140	0.191
1-1/2	1.900	2.25	2.25	0.065	0.109	0.145	0.200
2	2.375	2.50	2.50	0.065	0.109	0.154	0.218
2-1/2	2.875	3.00	3.00	0.083	0.120	0.203	0.276
3	3.500	3.38	3.38	0.083	0.120	0.216	0.300
3-1/2	4.000	3.75	3.75	0.083	0.120	0.226	0.318
4	4.500	4.12	4.12	0.083	0.120	0.237	0.337
5	5.563	4.88	4.88	0.109	0.134	0.258	0.375
6	6.625	5.62	5.62	0.109	0.134	0.280	0.432
8	8.625	7.00	7.00	0.109	0.148	0.322	0.500
10	10.750	8.50	8.50	0.134	0.165	0.365	0.500
12	12.750	10.00	10.00	0.156	0.180	0.375	0.500
14	14.000	11.00	11.00	0.156	0.188	0.375	0.500
16	16.000	12.00	12.00	0.165	0.188	0.375	0.500
18	18.000	13.50	13.50	0.165	0.188	0.375	0.500
20	20.000	15.00	15.00	0.188	0.218	0.375	0.500
22	22.000	16.50	16.50	0.188	0.218	-	-
24	24.000	17.00	17.00	0.218	0.250	0.375	0.500
30	30.000	22.00	22.00	0.250	0.312	-	-
